焙燒多功能天車的組成和工作
發布:wpJ@Cvg6v% 瀏覽:10596次
焙燒多功能天車是生產預焙陽極炭塊的關鍵設備。在電控系統中采用PLC控制、交流變頻器等先進技術,實現了天車各種功能自動控制,但在運行中也出現了一些問題,如天車失控、天車電氣系統故障率高,影響生產的正常進行。

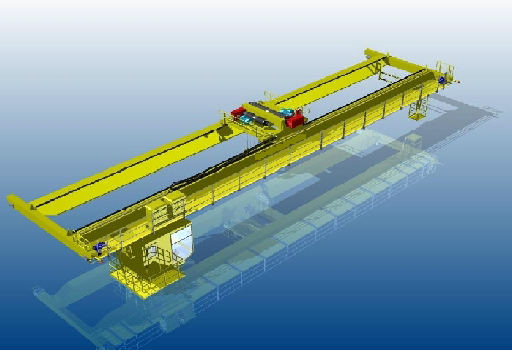

焙燒多功能天車主要由大車、小車及電氣控制系統三大部分組成。
大車為焙燒多功能天車的橋架,沿車間縱向軌道運行,并配有電動葫蘆,承擔專門吊運任務。
小車是焙燒多功能天車的核心,其上配置焙燒多功能天車的主要作業工具、操作室及電氣控制系統等,小車可沿大車主梁頂面的軌道橫向運行。
電氣控制系統采用PLC可編程序控制,在操縱室內的聯動臺上,設有人機界面集中控制和操縱,同時能隨時診斷各種故障并提出報警。天車作業的所有操作全部在帶冷暖空調的操作室內完成,操作環境較地面優越許多,控制方框圖。
1、利用其陽極夾具把鏈式輸送機上的生炭塊夾住,然后運往焙燒爐的爐坑,進行裝爐作業。
2、利用其卸料管把料箱內的填充料往焙燒爐的爐坑內填加。
3、利用其吸料管從焙燒爐坑內吸取填充料,并進行粉塵分級作業。
4、利用其陽極夾具把焙燒爐坑內的熟塊夾住,然后運往鏈式輸送機上,進行出爐作業。
5、利用其補充吸料管進行煙道內的清掃工作。
6、粉塵的定期排除作業。
7、由于排除粉塵及焙燒時的損失,需要往料箱內填加新的填充料。
8、利用其起重電葫蘆進行燃燒器裝置的搬運工作。
9、利用其起重電葫蘆進行焙燒爐的維修保養工作。
焙燒多功能天車主要由大車、小車及電氣控制系統三大部分組成。
大車為焙燒多功能天車的橋架,沿車間縱向軌道運行,并配有電動葫蘆,承擔專門吊運任務。
小車是焙燒多功能天車的核心,其上配置焙燒多功能天車的主要作業工具、操作室及電氣控制系統等,小車可沿大車主梁頂面的軌道橫向運行。
電氣控制系統采用PLC可編程序控制,在操縱室內的聯動臺上,設有人機界面集中控制和操縱,同時能隨時診斷各種故障并提出報警。天車作業的所有操作全部在帶冷暖空調的操作室內完成,操作環境較地面優越許多,控制方框圖。
焙燒多功能天車安裝在炭素陽極焙燒車間,是作為焙燒爐生產和檢修用的多功能起重設備。
1、利用其陽極夾具把鏈式輸送機上的生炭塊夾住,然后運往焙燒爐的爐坑,進行裝爐作業。
2、利用其卸料管把料箱內的填充料往焙燒爐的爐坑內填加。
3、利用其吸料管從焙燒爐坑內吸取填充料,并進行粉塵分級作業。
4、利用其陽極夾具把焙燒爐坑內的熟塊夾住,然后運往鏈式輸送機上,進行出爐作業。
5、利用其補充吸料管進行煙道內的清掃工作。
6、粉塵的定期排除作業。
7、由于排除粉塵及焙燒時的損失,需要往料箱內填加新的填充料。
8、利用其起重電葫蘆進行燃燒器裝置的搬運工作。
9、利用其起重電葫蘆進行焙燒爐的維修保養工作。
